主從動錐齒輪參數對齒輪傳動噪音的影響有哪些?

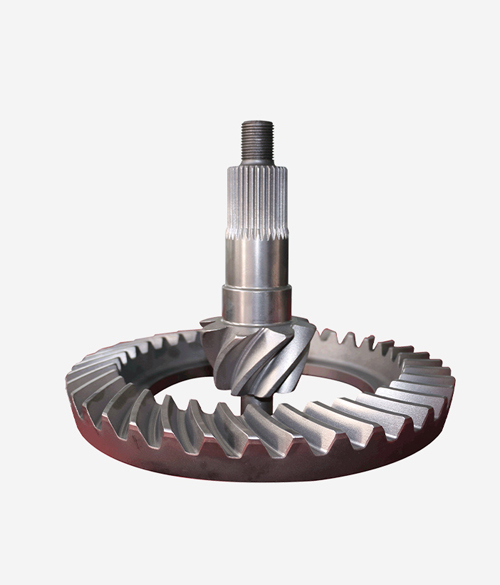

選擇主動錐齒輪參數是決定齒輪工作性能和噪聲的首要問題。以下是齒輪設計中相關參數選擇的一般規律。
一、模數和齒數
齒輪模量越大,強度越高,傳動中的齒變形越小。理論上,齒輪角速度較小,振動和噪聲較小,但實際上模量越大,處理誤差的絕 對值增加,增加傳動負荷,增加振動和噪聲;同時,從聲學理論來看,旋轉體的端面積越大,相同角度產生的噪聲越大。當齒數確定時,增加模量,增加端面積,增加噪聲發射能力。另一方面,齒輪噪聲也與齒輪節的線速度有關。線速度越大,運行噪聲越大。相關試驗反映齒輪線速度翻倍,齒輪噪聲增加6分貝。
當模量確定時,減少齒輪的齒數,降低噪聲,降低噪聲的輻射面積,同時降低齒輪的周長速度,有利于降低齒輪噪聲。然而,齒數的減少受到以下兩個方面的限制:一是齒數太小,齒輪加工時會出現根切現象;另一方面,當壓力角度確定時,主動和被動齒數和過小會降低重疊系數,影響穩定性和傳遞載荷的能力。在降低齒輪噪聲方面,應在滿足強度的前提下選擇較小的模量;主動和被動齒輪的接觸比為1.75-2.在0的前提下,選擇較小的齒數,以獲得較小的齒輪直徑。此外,在齒輪傳動中,主要和被動齒輪的齒數應為質數,以分散齒接觸誤差對傳動穩定性的影響,傳動中不會出現一些周期性重復嚙合現象,消除了齒輪傳動中由這種誤差引起的周期性強制振動引起的噪聲。
二、主動錐齒輪的接觸比和螺旋角
主動和被動齒輪的接觸比一般被認為是評價齒輪傳動穩定性和承載能力的重要指標。增加接觸比可以降低主動和被動齒輪在組合和分離時的沖擊力,從而降低振動和噪聲。但是,當校正接觸比超過2.3時,相應應力下的耐久性壽命無法保證,尤其是齒輪的抗沖擊性能減弱。增加主動錐齒輪的螺旋角度可以增加主動和被動齒輪的接觸比,因?yàn)樵诒WC主動齒輪強度的基礎上,應選擇稍大的螺旋角度,使傳動穩定,提高齒輪的使用壽命。
三、從動輪齒面寬
理論上,增加齒寬可以提高齒輪的強度和剛度,減少齒輪齒在嚙合過程中的變形,降低噪聲。在實驗中,發現齒寬變化對噪聲的影響是有限的,齒輪噪聲變化不大。因此,在設計中通常是這樣的Gleason建議采用30%到33%的外錐距。
四、齒兩側平均壓力角度
增加壓力角度可以提高齒輪的強度,但當主和被動齒輪的齒數保持不變時,增加壓力角度會降低接觸比。更重要的是,增加壓力角度會增加軸承的徑向載荷和軸的彎曲變形,從而影響主和被動齒輪的正常嚙合,引起振動和噪聲。因此,為了提高齒輪的承載能力,使用壓力角度大的齒輪弊大于利。日產木材兩側的平均壓力角為22.5°。
五、齒側間隙
建議的齒側間隙如下,
模數齒間隙
25.50.50-0.75
13.00.30-0.40
8.470.20-0.28
6.350.15-0.20
4.230.1-0.15
2.540.05-0.10
雙曲齒輪加工有一定的側間隙,根據齒間距和工作條件確定。如果齒間間隙過小,會增加齒間潤滑油的壓力,引起彈性振動,甚至損壞齒表面的油膜,也可能引起齒側的干涉。因此,在推薦的范圍內,選擇較大的齒間間隙有利于降低齒輪噪聲。
六,偏置距
與螺旋錐齒輪相比,雙曲面齒輪的主軸和被動齒輪軸有向上或向下的偏移,這是雙曲面齒輪的偏移距離。增加偏差距離可以增加主動錐齒輪的直徑,使其具有良好的強度和剛度,提高齒輪傳動的載荷。同時,可以選擇較大的螺旋角來增加接觸比,降低傳動噪聲。但是,過大的偏差距離會產生根切割,因此應增加偏差距離而不產生根切割。推薦的偏差距離為平均錐距離的20%以下。
