如何處理齒輪傳動故障?

2023/01/04 11:20

【制造誤差造成的故障】

制造齒輪時,通常會產生偏心.幾個典型的誤差,如周節誤差、基節誤差和齒形誤差。造成這些誤差的原因有很多,包括機床運動誤差、切割刀具誤差、刀具誤差.工件.機床系統安裝調試不當、夾具誤差、熱處理內應力引起的齒輪變形等誤差。當齒輪誤差較大時,會引起齒輪傳動的微慣性干擾旋轉,使齒輪副嚙合產生沖擊.振動,引起更大的噪音。

【裝配誤差引起的故障】

裝配齒輪通常是由于裝配技術和裝配方法造成的“一端接觸.一端懸空”裝配誤差;齒輪軸的直線偏差(同軸度.中性誤差)和齒輪的不平衡。一端接觸或齒輪軸的線性偏差會導致齒輪負荷不均勻,導致單個齒輪負荷過大,導致局部早期磨損,甚至導致齒輪斷裂。齒輪的不平衡會導致沖擊振動和噪聲。

【運行中產生的故障】

1.輪齒斷裂

當齒輪傳動時,主動齒輪的力和從動齒輪的反應力通過接觸點分別作用在另一個齒上。zui危險的情況是,接觸點位于齒的頂部;此時,齒像懸臂梁,后齒根的彎曲應力zui大。如果由于突然過載或沖擊過載,很容易在齒根處產生過載斷裂。

2.齒面磨損或劃痕

嚙合傳動過程中輪齒相對滑動,潤滑不良.潤滑油不干凈.潤滑油變質.低速重載或熱處理質量差會導致輪齒齒面粘附磨損.磨粒磨損.腐蝕磨損、劃痕等。

3.齒面疲勞

所謂的牙齒表面疲勞主要包括牙齒表面點蝕和剝落。點蝕的主要原因是接觸應力引起的微疲勞裂紋。當潤滑油進入表面裂紋區域時,在嚙合過程中關閉入口,然后擠壓。微疲勞裂紋區域的潤滑油在高壓下擴大了齒表面裂紋區域,導致表面金屬顆粒從齒表面脫落,留下小坑形成齒表面點蝕。當齒表面的疲勞裂紋繼續擴展到較深、較遠時,會導致大面積或大面積脫落,形成齒表面剝落。

4.齒面塑性變形

當齒輪材料較軟,傳輸載荷較大時,容易產生齒表面塑性變形。在齒表面之間摩擦過大的作用下,齒表面接觸應力將超過材料的抗擠壓屈服極 限,齒表面材料進入塑性狀態,導致齒表面金屬的塑性流動。導致主動齒輪在節線附近的齒表面形成凹槽,從動齒輪在節線附近的齒表面形成凸邊,從而損壞齒形。

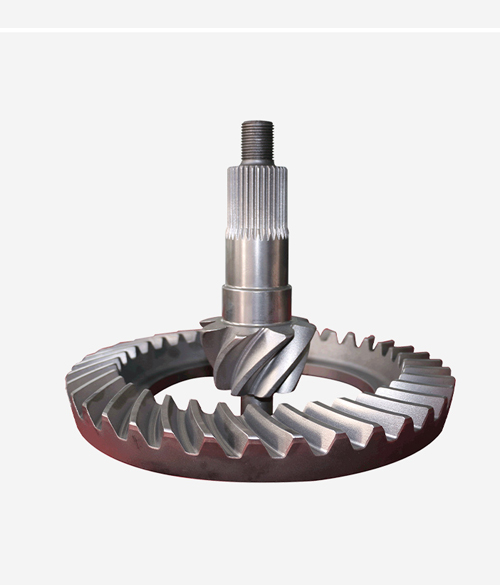

高精度螺旋錐齒輪
