主減速器主從動錐齒輪嚙合印痕調整問題

2023/02/09 10:43

調整主動和從動錐齒輪軸承的軸向間隙后,應重新調整齒輪的嚙合間隙。主動和從動錐齒輪的嚙合間隙通常為0.10-10。.

35mm,大修允許為0。.

使用限度為170毫米。.

oomm,如果超標,可以在保證正常嚙合的情況下進行適當?shù)恼{(diào)整。

①調整主動和從動錐齒輪的嚙合間隙,可以通過移動主動和從動錐齒輪的位置進行調整。例如,通過增減安裝在減速器外殼和主動錐齒輪軸承座之間的調節墊片數量(即移動主動錐齒輪的位置)來實現;或者拆下從動錐齒輪的兩個軸承蓋,根據需要將一個側蓋的墊片移動到另一個側面來調節從動錐齒輪的位置,但必須保持調節墊片的總數和厚度不變,以免損壞調節后的從動齒輪軸承之間的間隙。

②-移動檢查主、從動錐齒輪嚙合的情況,是檢查輪齒嚙合痕跡的位置,并以此作為調整的依據,其工藝如下:

首先擦拭齒面,在主動(或從動)齒輪的齒面上均勻、薄地涂抹中等粘度的油質顏料(如紅丹),來回旋轉主動齒輪,使其稍有負荷,然后檢查齒面上的接觸痕跡,以確定嚙合是否正常。如果嚙合不正常,應反復調整主動齒輪和從動齒輪的位置,使從動錐齒輪齒面上的接觸痕跡占全齒長度的2/3,印痕邊緣距齒小端2。

-4mm,印痕高度邊緣距齒面邊緣0.8111。.

③主、從動式圓柱齒輪的接觸面與齒隙無法調節,裝配時,必須使其嚙合位置對稱,使兩個圓柱齒輪對齊。

④嚙合間隙檢查:如果齒隙超過0,則正確調整軸承間隙,調整齒輪嚙合位置,.

8mm(使用限制為11mm).

oomm),應該更換齒輪。不允許在不考慮齒輪正確嚙合的情況下改變齒輪的相對位置來減小齒隙。測量齒隙時,用百分表觸桿垂直于從動齒的大端齒面,固定主動齒輪軸,旋轉從動齒輪。百分表的讀數是齒隙值。也可以用塞尺片插入兩個齒輪之間的間隙來測量。

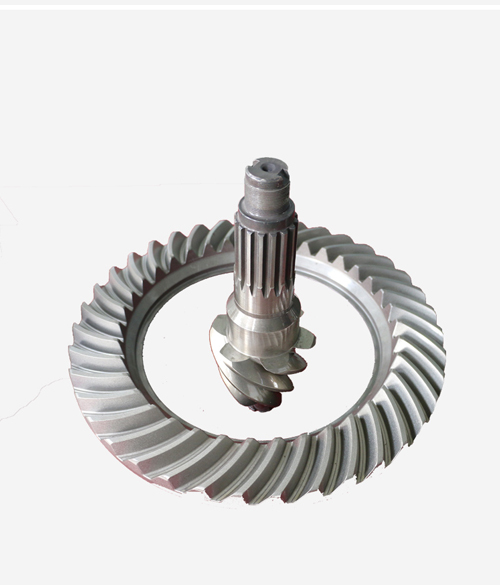

主從動螺旋錐齒輪
