螺旋錐齒輪與直齒錐齒輪的區別

2022/04/13 10:15

螺旋錐齒輪是沿螺旋線在齒輪表面形成斜齒的錐齒輪。與直齒輪相比,螺旋齒輪的主要優點是運行平穩,因?yàn)辇X逐漸嚙合。當每個齒輪接觸時,力的傳輸更加平穩。螺旋錐齒輪應與主螺旋齒輪一起運行。螺旋錐齒輪更常用于車輛差速器。與直錐齒輪相比,螺旋設計產生的振動和噪聲更小。

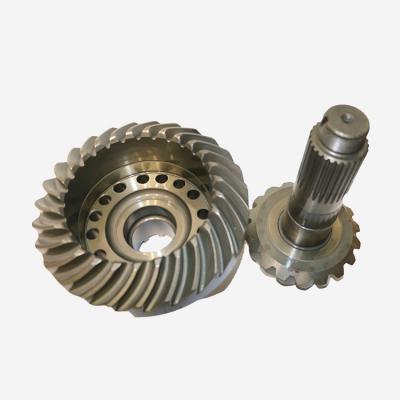

螺旋錐齒輪


螺旋錐齒輪與直齒錐齒輪的區別

1.直齒錐齒輪是這種齒輪的齒是直的,沿軸線切割,而螺旋錐齒輪是螺旋的,在節錐上切割成螺旋曲線。

2.直齒錐齒輪的突然接觸也會產生噪音,而螺旋錐齒輪運行時噪音相對較小。

3.兩個配對齒輪的齒突然接觸到直齒錐齒輪。接觸是一條長度等于齒面寬度的線,螺旋錐齒輪的兩個齒與齒輪逐漸接觸。

4.在直齒錐齒輪中,沖擊載荷會引起振動,因此運行不穩定,但螺旋錐齒輪逐漸增加載荷,振動較小,運行平穩。

5.在直齒錐齒輪中,由于突然接觸,齒也會受到?jīng)_擊或沖擊載荷,而在螺旋錐齒輪中,齒會逐漸受到載荷。

6.直齒錐齒輪對支撐軸的軸承施加較小的推力,而螺旋錐齒輪對軸承施加較大的推力。

7.直齒錐齒輪更容易設計和制造直齒錐齒輪,因此成本較低,而螺旋錐齒輪設計和制造復雜,導致成本較高。

8.由于其承受沖擊載荷和振動,直齒錐齒輪的使用壽命較短,而螺旋錐齒輪的使用壽命較長。
